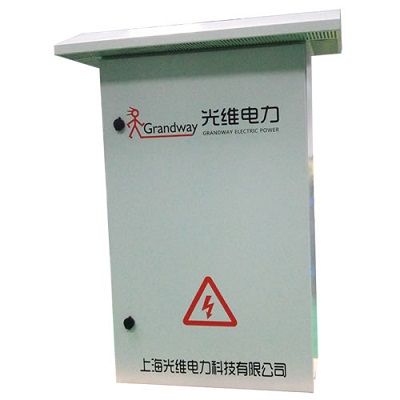

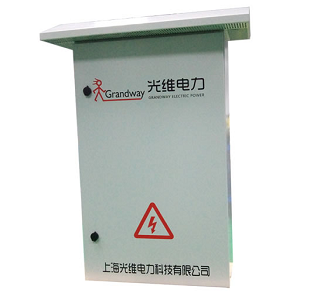

GWT300S系列低压三相不平衡自动调节装置

GRANDWAY

功能

GWT300S系列低压三相不平衡自动调节装置是一种用于动态治理配网三相不平衡、补偿无功的新型电力电子装置,它能够根据配网用户由于不同时间段或不同负荷导致的配网三相不平衡电流,利用先进控制算法分离出不平衡电流的正负零序及无功,通过触发功率器件IGBT,使逆变器发出与之相反的抵消电流,达到消除不平衡及补偿无功的作用。


7inch TFT-LCD

额定电压(V)

≤10ms

全响应时间

≤65dB

噪声指标

≥95%

单次谐波滤出率

<3%(额定)

有功功率损耗


产品资料


相关软件


用户手册


资质认证

特点


GWT300S系列的一体化解决方案

7-inch解决配网侧三相不平衡问题,大幅降低线路损耗;

1m无功可以达到就地平衡,提高配变输出容量;

1m稳定系统电压,改善用电环境,提高用电质量;

1m解决由于三相不平衡带来的变压器过载运行等问题,延长变压器寿命;

技术参数

项目参数
接线方式三相四线制
额定电压(V)400 /690±10%V
工作频率(Hz)50/60
不平衡输出功率(Kvar)30;50;75;100;150
谐波输出功率(A)18;25;38;45;60
补偿模式不平衡、无功、谐波任意组合
滤波次数可定制
单次谐波滤出率≥95%
全响应时间≤10ms
有功功率损耗<3%(额定)
中性线补偿能力三倍相线电流
噪声指标≤65dB
过载能力(1min)120%
防护等级IP53(可定制)
散热方式风冷
通讯WIFI、GPRS、Zigbee(选配)
并机运行可多台并机
保护过流、过温、直流过压、通讯等
显示状态7英寸中文彩色触摸屏(选配)
安装方式户外柱式安装
环境温度-25℃~40℃(更高温度下需降容使用)
储存环境-40℃~60℃
相对湿度最大95%,无凝露
海拔高度1000m以下(更高海拔需降容使用)

仪表型号

型号变压器容量(KVA)二次侧电压(KV)二次侧额定电流(A)需要补偿的不平衡电流(A)选配容量(kvar)
GWT300S-035C4L41600.42305035
GWT300S-050C4L42000.42886050
GWT300S-050C4L4250
0.43607550
GWT300S-075C4L43150.44549075
GWT300S-100C4L44000.4577120100
GWT300S-150C4L46300.4909180150
