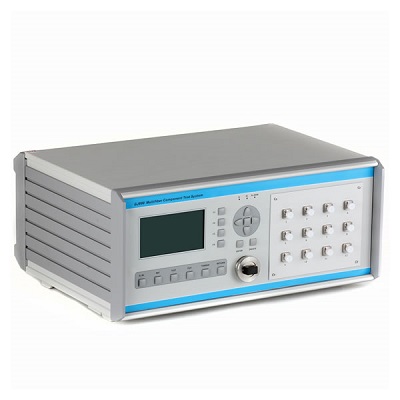

GJ800多通道无源器件测试系统(MPO测试仪)
GRANDWAYGJ800多通道无源器件测试系统是用来测试带MPO连接器跳线插入损耗性能和回波损耗性能的专业测试仪表。本测试系统采用多模(850nm、1300nm)或单模(1310nm、1550nm)的稳定光源,是为带MPO连接器跳线和Fanout型跳线损耗性能测试量身定做的测试系统。本测试系统性能稳定可靠,使用方便:既可以手动测试,也可以自动测试;既可以测试单一通道跳线的插回损,也可以测试4通道、8通道和12通道的带MPO连接器跳线的插回损,还可以用于Fanout型跳线损耗性能的测试。本测试系统采用专业的消光匹配膏作为回损测试中的消光设备,测试时无需清洁跳线端面,省去了机械缠绕,即节省了时间,也减小了机械缠绕对光纤跳线的结构损伤。
产品资料
相关软件
用户手册
资质认证
适合测试带MPO连接器跳线
适合测试带MPO连接器Fanout型跳线
配有消光膏,无需缠绕,无需清洁
配有网口,可通过以太网与上位机通讯
测试接口面板可拆卸,方便维护
测试系统内部可保存100组测试数据
项目 | 参数 |
可选模式 | 多模(850nm、1300nm);单模(1310nm、1550nm) |
输出光功率 | MM ≥ -12dBm;SM ≥ -8dBm |
稳定性 | 0.15dB/15分钟 @ 25℃ ; 0.05dB/15分钟 @ 25℃ |
可选测试通道数 | 4、8、12路 |
IL/RL测量指标 | |
IL范围 | 0 ~ 20 dB |
RL范围 | MM:0 ~ 55 dB;SM:0 ~ 75 dB |
显示精度 | 0.01dB |
其它指标 | |
电源 | AC100 ~ 240V 50/60HZ |
通讯接口 | RS232接口、RJ45网络接口 |
工作温度 | 0 ~ +40℃ |
贮存温度 | 20 ~ +70℃ |
型号 | GJ800 | -XXX | -X | -XX | -XX | -XXX |
说明 | MPO PLC | S:单模 M:多模 | 08:8通道 12:12通道 | 850nm/1300nm 1310nm/1550nm | APC UPC |
