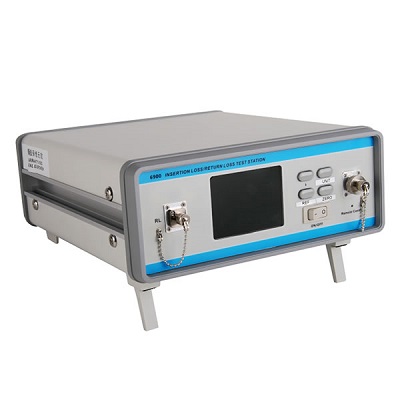

6900系列台式插回损仪
GRANDWAY6900系列光插回损仪性能稳定可靠,是一台集稳定双波长光源、光功率计、插损测试仪和回波损耗测试仪为一体的多功能仪表。作为光源可以输出1310nm和1550nm的稳定光;作为光功率计可以测量850nm、1300nm、1310nm、1490nm、1550nm、1625nm波长的光功率;作为插回损仪可以测量1310nm和1550nm的光器件的插入损耗和回波损耗。可广泛适用于光纤光缆、有源和无源器件等光产品的研发生产。
产品资料
相关软件
用户手册
资质认证
光探头材料为进口
三种模式(光功率计模式、回损模式、插损模式)自由切换
线性光功率及对数光功率显示
如有需要用户还可选择更为经济的6910系列插损仪(不含回损测试)
回波损耗参数指标 | 参数 |
工作波长 | 1310nm、1550nm |
测量范围 | 0~75dB |
校准波长 | 1310nm和1550nm |
不确定度 | 0~55dB:0.4dB;55~75dB:1dB |
显示精度 | 0.01 |
光功率计参数指标 | |
校准波长 | 850nm、1300nm、1310nm、1490nm、1550nm、1625nm |
测量范围 | -80dBm~+10dBm(850nm为-70dBm~+10dBm) |
不确定度 | 5%±0.1nW @1550nm 23ºC±3ºC |
显示精度 | 0.01 |
光源参数指标 | |
可选波长 | 1310nm、1550nm |
输出光功率 | -2dBm±0.5dB |
稳定性 | 0.05dB/15min(23ºC±3ºC,预热30分钟后测得) |
其它指标 | |
电源 | AC100~240V 50/60Hz |
USB连接 | 具备 |
工作/贮存温度 | 0~+40°C/-20~+70°C |
外形尺寸 | 260×110×310mm |
重量 | 约3kg |
标准配置 | 主机,电源线,USB 线,适配器(FC/SC/ST/φ2.5mm万能头/φ1.25mm万能头), 跳线(FC/APC-FC/PC, FC/APC-FC/APC),法兰(FC/APC),光盘 |
型号 | 6900 6910 | -XX | -XX | -XX | -XXX |
说明 | 6910不含回损测试 | 01:1310/1550 02:850/1300 | 01:外置探头 02:内置探头 | 01:探测光敏面Φ1mm 02:探测光敏面Φ2mm 03:探测光敏面Φ3mm | 特殊定制 |
