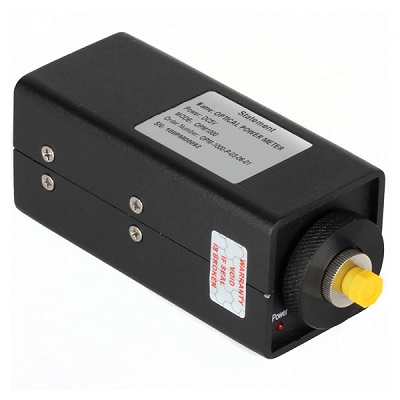

OPM系列高精度光功率检测模块
GRANDWAY
OPM系列高精度光功率计模块是针对各种自动化设备、集成测试系统等应用场合而设计的，适合嵌入到用户的测试系统中。该模块能够同时检测计量一路或两路输入光的功率值，具备宽量程和高精度的特点，通过USB接口或航空插头实现供电和数据通信，内部采用高速数据采集电路实现了极高的数据转换吞吐率。独特的裸光纤适配器接口满足无源光器件（PLC等）耦合测量的应用要求。
产品资料
相关软件
用户手册
资质认证
OPM1000为单通道检测，OPM2000为双通道检测
数据刷新率<50Hz
USB接口或航空插头同时实现供电和数据通信
开放式通信接口协议，便于用户连接PC应用开发
丰富的接口命令形式，可实现数据读取、校准、控制切换等各种操作
灵活的裸光纤适配器夹具，便于测试裸光纤输出光功率
尺寸小巧，外形美观，便于嵌入到用户开发的各种测试系统中
可选的5英寸TFT全彩液晶屏显示界面
适用于PLC自动耦合封装系统及各种无源光器件自动化测试系统
| 项目 | 参数 |
| 探测器类型 | InGaAs |
| 光敏面直径 | 1mm(FC接口)/3mm(裸光纤适配器接口) |
| 探测器接口 | FC/SC/ST，或裸光纤适配器 |
| 波长范围 | 800～1700nm |
| 测量波长 | 850/1300/1310/1490/1550/1625 nm |
| 功率范围 | -70~+10dBm |
| 测量精度 | ±0.2dB |
| 通信接口 | B型USB 、航空插头 |
| 工作电压 | 5V±20%，由USB接口或航空插头提供 |
| 工作电流 | 10~25mA（OPM1000），10~30mA（OPM2000） |
| 工作温度 | -20~+50°C |
| 贮存温度 | -40~+70°C |
| 外形尺寸 | 115×45×45mm（OPM1000），115×90×45mm（OPM2000） |
| 重量 | 约300g （OPM1000），约450g（OPM2000） |
| 附件 | USB数据线、裸光纤夹具一套、光盘 |
| 型号 | OPM | -X000 | -X | -XX | -XX | -XX |
| 说明 | 1000：单通道；2000：双通道 | N：不配裸光纤夹具；P：配裸光纤夹具 | 03：配FC、SC、ST适配器；04：配FC、SC、ST、1.25mm&2.5mm万能头适配器 | 06：标准六波长；16：特殊六波长 | 01：USB线；02：航空电缆线 |
